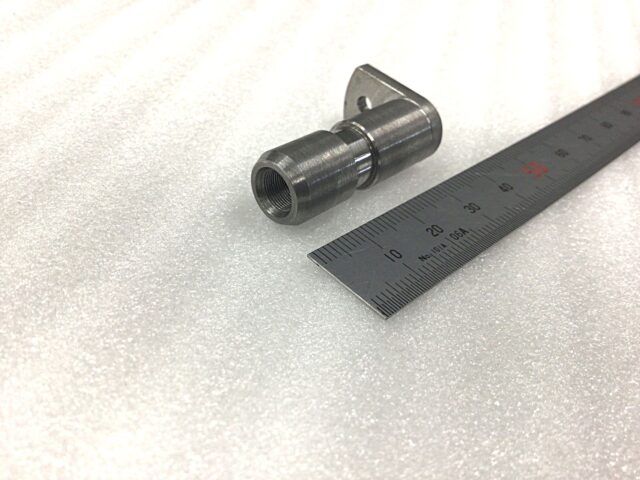

『工業用ネジ合わせ部品・メスネジ』鉄(FC250)　ネジピッチ0.3　振れ0.02

工作機械向けのフランジを製作しました。

旋盤、マシニング加工で行いました。
工程が長く色んな機械を使用した製品になります。

旋盤加工では、細目P0.3のとてもピッチの狭い加工を行いました。
合わせは専用部品があり、現合で振れ0.02までといった高精度のメスネジになっています。

↓相方の製品はこちら↓
https://www.nc-net.or.jp/company/59897/product/detail/125700/

【加工設備】
・ターニングセンター　オークマ　LU15
・普通旋盤　滝澤　TAC-510
・立型マシニングセンター　キタムラ機械 My Center Zero

【業界】工作機械
【製品名】フランジ
【素材】鉄(FC250)
【サイズ】Φ12.0×35(P0.3)
【精度】振れ0.02
【ロット】10個
【加工日数】4日
