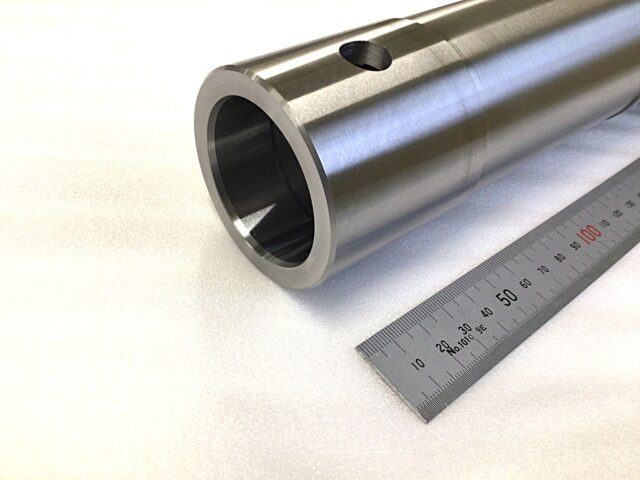

工作機械 ハウジングシリンダー 鉄(S45C) H7(h7)公差、同芯度0.01

工作機械向けのハウジングシリンダーを製作しました。

旋盤で内外径を加工しました。
マシニングセンターで横から貫通穴を加工しました。
内外径を研磨加工して穴公差を(h7)に仕上げました。
幾何交差は同芯度0.01です。

全長が長い為、片側からだけでは工具も届かず研磨が出来ません。
そこで両側から研磨加工を行い要求を満たしました。
しっかりと芯出しをすれば、この長さで同芯度0.01は出せます。

【加工設備】
・NC旋盤 森精機 SL403
・普通旋盤 滝澤 TAC-510
・横型マシニングセンター 芝浦機械 BTD-200QE
・内面研削盤 岡本 IGE-1TB
・円筒研削盤 豊田 GU28-100

【業界】工作機械
【製品名】ハウジングシリンダー
【素材】鉄(S45C)
【サイズ】Φ60×240
【精度】H7(h7)公差、同芯度0.01
【ロット】2個
【加工日数】5日
