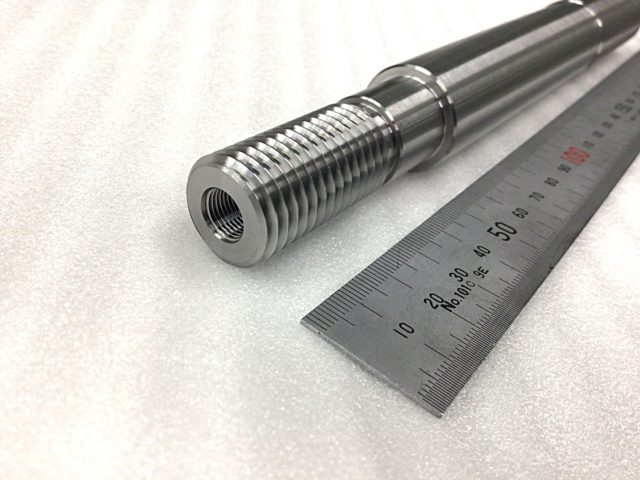

工作機械 ドローバー 鉄(NAK55) 内径貫通細深穴加工 同芯度0.01、直角度0.01

工作機械向けのドローバーを製作しました。

旋盤で外径加工を行いM20×P2.5をねじ切り加工、ねじゲージに合わせました。全長は230の内径貫通の細深穴、Φ7のロングドリルで加工。

口元にはRc1/8タップ穴加工(テーパーねじ)をしました。

円筒研磨で外径と端面を同芯度0.01、直角度0.01に仕上げました。

【業界】工作機械
【製品名】ドローバー
【素材】NAK55
【サイズ】Φ26×230
【精度】同芯度0.01、直角度0.01
【ロット】5個
【加工日数】2日
